Penyiram tanaman berdasarkan suhu lingkungan
1. Tujuan
2. Alat dan Bahan
 | ||
1. Power Suply
|
 |
| 3. LDR |
 |
| 4. LED |
 |
| 5.Motor |
3. Dasar Teori
LM35
akurasi ±1/4°C pada suhu kamar dan ±3/4°C lebih dari kisaran suhu penuh −55 ° C hingga 150 ° C. Menurunkan diyakinkan dengan pemangkasan dan kalibrasi di tingkat wafer. Impedansi output rendah, output linear, dan kalibrasi perangkat LM35 yang melekat tepat membuat interfacing untuk membaca atau mengontrol sirkuit sangat mudah. Perangkat ini digunakan dengan daya tunggal persediaan, atau dengan persediaan plus dan minus. Sebagai Perangkat LM35 hanya menarik 60 μA dari pasokan,
pemanasan diri yang sangat rendah kurang dari 0,1 ° C di udara diam. Tje Perangkat LM35 dinilai beroperasi lebih dari −55°C untuk Kisaran suhu 150°C, sementara perangkat LM35C
dinilai untuk kisaran −40°C hingga 110°C (−10° dengan peningkatan akurasi). Perangkat seri LM35

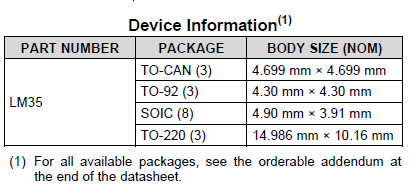

tersedia dikemas dalam transistor TO hermetik paket, sedangkan LM35C, LM35CA, dan LM35D
perangkat tersedia dalam transistor TO-92 plastik Paket. Perangkat LM35D tersedia dalam 8-lead
paket garis kecil pemasangan permukaan dan plastik Paket TO-220.
LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.
Spesifikasi Item :
Tegangan Terukur 9V DC
o Tanpa kecepatan beban 12000 ± 15% rpm
o Tidak ada arus beban ≤280mA
o Tegangan operasi 1.5-9V DC
o Mulai Torsi ≥250g.cm (menurut blade yang dikembangkan sendiri)
o mulai saat ini ≤5A
o Resistansi Isolasi di atas 10Ω antara casing dan terminal DV 100V
o Arah Rotasi CW: Terminal [+] terhubung ke catu daya positif, terminal [-] terhubung ke nagative
o daya, searah jarum jam dianggap oleh arah poros keluaran
o celah poros 0,05-0,35mm
Resistor
Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.
Untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika, Resistor bekerja berdasarkan Hukum Ohm.
Fixed Resistor
Fixed Resistor adalah jenis Resistor yang memiliki nilai resistansinya tetap. Nilai Resistansi atau Hambatan Resistor ini biasanya ditandai dengan kode warna ataupun kode Angka.
Bentuk dan Simbol Fixed Resistor :
Yang tergolong dalam Kategori Fixed Resistor berdasarkan Komposisi bahan pembuatnya diantaranya adalah :
Carbon Composition Resistor (Resistor Komposisi Karbon)
Resistor jenis Carbon Composistion ini terbuat dari komposisi karbon halus yang dicampur dengan bahan isolasi bubuk sebagai pengikatnya (binder) agar mendapatkan nilai resistansi yang diinginkan. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansi atau nilai hambatannya.
Nilai Resistansi yang sering ditemukan di pasaran untuk Resistor jenis Carbon Composistion Resistor ini biasanya berkisar dari 1Ω sampai 200MΩ dengan daya 1/10W sampai 2W.
Carbon Film Resistor (Resistor Film Karbon)
Resistor Jenis Carbon Film ini terdiri dari filem tipis karbon yang diendapkan Subtrat isolator yang dipotong berbentuk spiral. Nilai resistansinya tergantung pada proporsi karbon dan isolator. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansinya. Keuntungan Carbon Film Resistor ini adalah dapat menghasilkan resistor dengan toleransi yang lebih rendah dan juga rendahnya kepekaan terhadap suhu jika dibandingkan dnegan Carbon Composition Resistor.
Nilai Resistansi Carbon Film Resistor yang tersedia di pasaran biasanya berkisar diantara 1Ω sampai 10MΩ dengan daya 1/6W hingga 5W. Karena rendahnya kepekaan terhadap suhu, Carbon Film Resistor dapat bekerja di suhu yang berkisar dari -55°C hingga 155°C.
Metal Film Resistor (Resistor Film Logam)
Metal Film Resistor adalah jenis Resistor yang dilapisi dengan Film logam yang tipis ke Subtrat Keramik dan dipotong berbentuk spiral. Nilai Resistansinya dipengaruhi oleh panjang, lebar dan ketebalan spiral logam.
Secara keseluruhan, Resistor jenis Metal Film ini merupakan yang terbaik diantara jenis-jenis Resistor yang ada (Carbon Composition Resistor dan Carbon Film Resistor).
o Cara menghitung nilai Resistor berdasarkan Kode Warna
nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.
Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.
Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor:
4. Prosedure Percobaan
5. Rangkaian Simulasi
