DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Rangkaian Simulasi

6. Link Download

.

1. Tujuan

• -Untuk mengetahui penggunaan sensor heart ,touch,dan magnetik switch

• -Untuk mengetahui cara menggunakan simulasi proteus

• -untuk mengetahui pengaplikasiaan multiplexer dan demultiplexer

2. Alat dan Bahan

• • Baterai DC



  Gambar : bentuk baterai





  Berfungsi sebagai sumber tegangan




  BAHAN




  2.1 Transistor BC547









  Gambar : Bentuk transistor bc547





  Spesifikasi :



  - Bahan pembuatan : si

  - Kekuatan : NPN

  - Maximum Collector Power Dissipation (Pc): 40 W

  - Maximum Collector-Base Voltage |Vcb|: 80 V

  - Maximum Collector-Emitter Voltage |Vce|: 40 V

  - Maximum Emitter-Base Voltage |Veb|: 5 V

  - Maximum Collector Current |Ic max|: 3 A

  - Max. Operating Junction Temperature (Tj): 150 °C



  2.2 Dioda











  Gambar : bentuk dioda







  Spesifikasi :



  - Bahan pembuatanya:semikonduktor silikon dan germanium

  - Nilai kapasitansi :tergantung tegangan yang diberikan dengan reserve bias

  - Tegangan jatuh : berkisaran 0,2-0,3 V




  2.3 Resistor






  Gambar : Bentuk resistor








  Spesifikasi :




  Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 :  (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor.



  2.4 Relay












  Gambar : Bentuk relay





  Konfigurasi :

  NO dan NC: output

  pin (+)dan(-):input supply coil

  common



  Spesifikasi :

  Tegangan coil: DC 5V
  Struktur: Sealed type
  Sensitivitas coil: 0.36W
  Tahanan coil: 60-70 ohm
  Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
  Ukuran: 196154155 mm



  2.5 Motor DC






  Gambar : Bentuk motor dc







  Spesikasi:



  – Catu daya 7 – 10 VDC
  – Torsi 12 kgf.cm @ 7V
  – Kecepatan 0,269 sec/60º
  – Antarmuka serial multi-drop TTL
  – Umpan balik posisi, beban, dll
  – Dimensi 32 x 50 x 38 mm³







  2.6 .magnetik reed switch sensor



  Gambar : bentuk sensor magnetik reed switch





  konfigurasi pin:

  pin 1 : vcc

  pin 2: vout

  pin 3: GND




  spesifikasi



  2.7Touch sensor






  gambar : touch sensor










  konfigurasi pin:

  pin 1 : vcc

  pin 2: vout

  pin 3: GND
























  2.8 heart sensor












  Gambar : heart beat senso




  Pin Number	Pin Name	Wire Colour	Description
  1	Ground	Black	Connected to the ground of the system
  2	Vcc	Red	Connect to +5V or +3.3V supply voltage
  3	Signal	Purple	Pulsating output signal.

  •
    spesifikasi :
  •

  • Biometric Pulse Rate or Heart Rate detecting sensor
  • Plug and Play type sensor
  • Operating Voltage: +5V or +3.3V
  • Current Consumption: 4mA
  • Inbuilt Amplification and Noise cancellation circuit.
  • Diameter: 0.625”
  • Thickness: 0.125” Thick




  2.9Gerbang Inverter/not







  Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran)

  Spesifikasi IC inverter yang dijual dipasaran:

  Adapan IC inverter gerbang logika NOT yang tersedia yaitu :

      TTL Logic NOT Gates

      74LS04 Hex Inverting NOT Gate

      74LS14 Hex Schmitt Inverting NOT Gate

      74LS1004 Hex Inverting Drivers

      CMOS Logic NOT Gates

      CD4009 Hex Inverting NOT Gate

      CD4069 Hex Inverting NOT Gate




  2.10  Gerbang Logika AND













  IC TTL adalah IC yang banyak digunakan dalam rangkaian digital karena menggunakan sumber tegangan (VS) antara 4,75 Volt sampai 5,25 Volt. Komponen pembangun IC TTL(transistor-transistor logic) adalah sesuai dengan namanya IC ini berisi beberapa transistor yang digabungkan sehingga membentuk dua keadaan (ON/FF).Konfiugurasi pin:

  - Vcc : Kaki 14

   - GND : Kaki 7

  - Input : Kaki 1, 2, 3, 4, 5, 9,10,12 dan 13

  - Output : Kaki 3,6, 8,  dan 11

  Konfigurasi IC 7408







  Data Sheet IC 7408








  2.11 IC 74151

  konfigurasi pin






  spesifikasi :






  2.12 ic 74154




  konfigurasi pin









  spesifikasi












3. Dasar Teori

 3.1Transistor (BC547)

NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari kaki emitor ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor diberikan arus positif pada basisnya.

Gambar contoh transistor bc547



 Karakteristik bc547

3.2 Dioda

Komponen elektronika aktif yang terbuat dari bahan semikonduktor dan digunakan untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.





Gambar contoh dioda





3.3 Resistor

Komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.



Gambar contoh resistor

Cara menghitung resistor :

Masukkan angka dari kode warna Gelang ke 1
Masukkan angka dari kode warna Gelang ke 2
Masukkan angka dari kode warna Gelang ke 3
Masukkan jumlah nol dari kode warna Gelang ke 3 atau pangkatkan angka tersebut dengan 10 (10n)

Dan gelang keempat atau terakhir merupakan toleransi nya

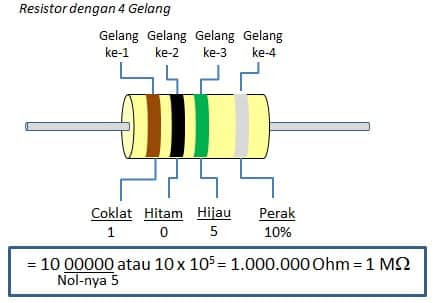

Berikut dibawah ini merupakan contoh dari penghitungan resistor dengan 4 gelang



Gelang ke 1 (Coklat) = 1
Gelang ke 2 (Hitam) = 0
Gelang ke 3 (Hijau) = 5 Nilai nol dibelakang angka gelang ke-2 atau di kalikan 10(5)
Gelang ke 4 (Perak) = Toleransi 10%

Jadi, nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm =toleransi 10%.

V = I.R)

Satuan nilai Resistor atau Hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.

Rumus dari Rangkaian Seri Resistor adalah :

Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian Seri Resistor adalah :

1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

3.4 Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik.dan dapatmenggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

3.5 Motor DC

          suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion)

Gambar 6 :bentuk motor DC

3.6reed switch sensor

Pengertian Reed switch secara umum merupakan sensor elektrik yang dioperasikan dengan memanfaatkan medan magnet sebagai pengubah kondisinya. Atau secara ringkas disebut sensor magnet karena akan aktif jika terkena lempengan magnet.

Gambar : sensor reed switch sensor

grafik sensor reed switch

Gambar : grafik respon sensor

3.7 touch sensor

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).

gambar : touch sensor

Gambar Grafik Sensor Sentuh

3.8 heart beat sensor

Gambar : heart beat sensor

Sensor yang digunakan merupakan modul sensor detak jantung yang telah dilengkapi pereduksi noise dan amplifier secara otomatis, sehingga hasilnya akan lebih akurat. Sensor ini menggunakan arus sebesar 4mA dan bertegangan 5 V. Sensor ini akan dibalut dengan plastik

Gambar :grafik sensor heart beat

3.9 Gerbang Logika AND (IC 7408)

Gerbang AND atau disebut juga "AND GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang AND berikut.

Pada gerbang logika AND, simbol yang menandakan operasi gerbang logika AND adalah tanda titik (.) atau bisa juga dengan tanpa tanda titik, contohnya seperti Z = X.Y atau Z = XY.

Perhatikan tabel kebenaran gerbang AND. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang AND akan menghasilkan output (keluaran) logika 1 bila semua variabel input (masukan) bernilai logika 1" sebalikanya "Gerbang AND akan menghasilkan keluaran logika 0 bila salah satu masukannya merupakan logika 0"

Jenis Gerbang Logika AND

Adapun gerbang logika AND terdiri dari gerbang logika AND 2 input dan 3 input. Untuk memperjelas silahkan perhatikan gambar berikut.

Berdasarkan ekspresi Boolean untuk fungsi logika AND didefinisikan sebagai (.) yang mana merupakan operasi bilangan biner, sehingga gerbang AND dapat diturunkan secara bersama-sama untuk membentuk sejumlah input.

Tetapi mengingat bahwa IC gerbang AND yang tersedia dipasaran hanya terdiri dari input 2, 3, atau 4. maka diperlukan input tambahan , sehingga gerbang AND standar perlu diturunkan bersama sehingga mendapatkan nilai input yang diperlukan, sebagai contoh

Gerbang AND Multi Input

Berdasarkan Gerbang AND 6 input diatas maka ekspresi Boolean yaitu :

Q = (A.B).(C.D).(E.F)

3.10 Multiplexer ic 74151

Multiplexer adalah suatu perangkat yang dapat menerima beberapa input data dan hanya satu diantara input yang akan dilewat ke output pada suatu waktu .

3.11 demultiplexer ic 74154

Demultiplexer adalah suatu perangkat yang dapat menerima hanya satu input data dan melewatkan ke salah satu diantara beberapa output

4. Percobaan

  4.1 Prosedur percobaan

a.  siapkan komponen-komponen yang digunakan untuk simulasi rangkaian proteus :

• motor
• LM358
• Pot-HG
• Relay
• Res
• Ground
• Power
• BC 547
• buzzer
• button
• PIR sensor
• sensor touch
• LM35
• sensor reed magnetic switch
• heartbeat sensor

b.letakan pada papan proteus

c.rangkailah atau sambungkan menggunakan wire atau kabel(dalam proteus) dengan benar

d.setelah tekan "play" untuk menguji rangkaian

e.lebih jelas nya langkah-langkah ditampilkan pada video dibawah.

5. Rangkaian

Ketika sensor touch berlogicstate 1 (sensor mebdeteksi adanya orang) maka sensor akan aktif sehingga mengeluarkan tegangan oleh Vout sebesar 4,99V   lalu arus menuju ke  kaki input 1 gerbang  OR membuat kaki input 1 berlogika 1 dan kaki 2 berlogika 0 karena dihubungkan ke groud.Lalu karena input OR 1:0 maka ouputnya 1 .llalu arus masuk ke resistor 10k lalu ke kaki gate  denga tegangan sebesar 2,31V dengan tegangan segitu maka transistor akan on dengan on transistor maka ada nya arus yang mengalir dari power suplai menuju relay lalu ke kaki drain lalu ke kaki source  lalu ke ground dengan adanya arus melalui relay maka relay akan on ,yang mana akan mengaktifkan motor.

Namun ketika reed switch maka sensor mengeluarkan tegangan lalu diumpankan ke non inverting (+) dan dibandingkan dengan kaki (-) inverting ,karena tegangan kaki non inverting lebih kecil inverting ,sehingga tegangan output -saturasi ,dengan tegangan minus maka transistor tidak aktif dan relay juga tidak sehingga switch relay tidak bergeser sehingga membuat loop yang terhubung dengan relay pir menjadi tertutup dan sehingga ada arus dari baterai ke motor,dan motor bergerak dan pintu terbuka

Ketika sensor heart beat maka sensor akan aktif sehingga mengeluarkan tegangan dan diumpan kan ke kaki Non inverting(+) lalu dibandingkan dengan kaki inverting (-) ,dan karena tegangan pada kaki non inverting lebih kuat sehingga tegangan output OPAMP menjadi +saturasi /tegangan maksimum lalu arus menuju resistor sehingga tegangan pada kaki base transistor cukup untuk mengaktifkan transistor sehingga transistor menjadi aktif  sehingga adanya arus dari supplai menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground,dengan adanya arus melewati relaya mak switch relay bergeser ,sehingga loop menjadi terbuka dan motor tidak bergerak dan pintu menjadi tertutup

6. Download file

1. Rangkaian simulasi downlaod

2. Video download

3. HTML download
