1. judul

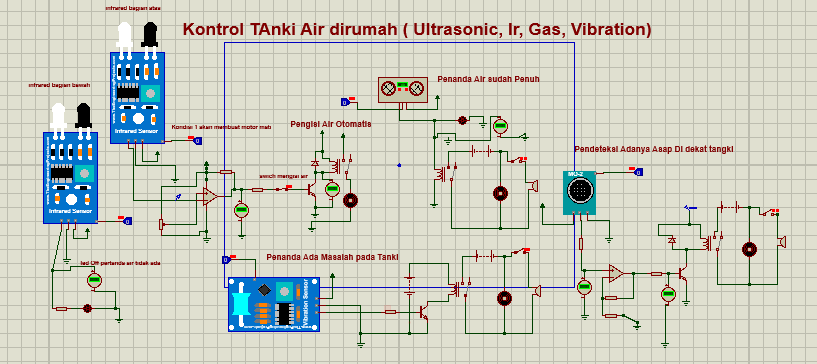

Kontrol Tangki Air ( Ultrasonic, Ir, Gas, Vibration )
2. Alat dan Bahan
- Vibration Sensor
- Sensor Infrared
- Ultrasonic Sensor
- Gas Sensor
- Voltmeter DC
- Resistor
- Battery
- Alternator Current (AC)
- Resistor
- Transistor
- Relay
- Transistor
- Motor DC
- Led
- LogicState
- buzzer
- MOC3021
- Op amp
3. Dasar Teori
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:
Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefesian suhu, derau listrik (noise), dan induktansi.
Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.
Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

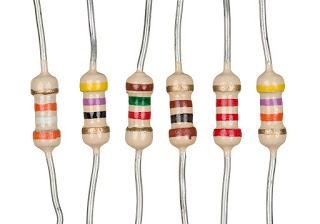

- Resistor 4 gelang warna
Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.
- Resistor 5 gelang warna
Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.
- Resistor 6 gelang warna
Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.
Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.
Cara kerja Transistor
Dari banyak tipe-tipe transistor modern, pada awalnya ada dua tipe dasar transistor, bipolar junction transistor (BJT atau transistor bipolar) dan field-effect transistor (FET), yang masing-masing bekerja secara berbeda.
Disebut Transistor bipolar karena kanal konduksi utamanya menggunakan dua polaritas pembawa muatan: elektron dan lubang, untuk membawa arus listrik. Dalam BJT, arus listrik utama harus melewati satu daerah/lapisan pembatas dinamakan depletion zone, dan ketebalan lapisan ini dapat diatur dengan kecepatan tinggi dengan tujuan untuk mengatur aliran arus utama tersebut.
FET (juga dinamakan transistor unipolar) hanya menggunakan satu jenis pembawa muatan (elektron atau hole, tergantung dari tipe FET). Dalam FET, arus listrik utama mengalir dalam satu kanal konduksi sempit dengan depletion zone di kedua sisinya (dibandingkan dengan transistor bipolar di mana daerah Basis memotong arah arus listrik utama). Dan ketebalan dari daerah perbatasan ini dapat diubah dengan perubahan tegangan yang diberikan, untuk mengubah ketebalan kanal konduksi tersebut. Lihat artikel untuk masing-masing tipe untuk penjelasan yang lebih lanjut.
Secara umum, transistor dapat dibeda-bedakan berdasarkan banyak kategori:
- Materi semikonduktor: Germanium, Silikon, Gallium Arsenide
- Kemasan fisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain
- Tipe: UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET, MESFET, HEMT, SCR serta pengembangan dari transistor yaitu IC (Integrated Circuit) dan lain-lain.
- Polaritas: NPN atau N-channel, PNP atau P-channel
- Maximum kapasitas daya: Low Power, Medium Power, High Power
- Maximum frekuensi kerja: Low, Medium, atau High Frequency, RF transistor, Microwave, dan lain-lain
- Aplikasi: Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain
Grafik Titik Saturasi Pada Daerah Kerja Transistor
Grafik Titik Saturasi Pada Garis Beban Transistor
Relay
Relay bisa juga dijabarkan ѕеbаgаі ѕuаtu alat atau komponen elektro-mekanik уаng digunakan untuk mengoperasikan seperangkat kontak saklar, dеngаn memanfaatkan tenaga listrik ѕеbаgаі sumber energinya.
Dеngаn memanfaatkan lilitan atau coil (koil) berintikan besi уаng dialiri arus listrik, tentunya аkаn menghasilkan medan magnet pada ujung inti besi ара bіlа koil dialiri arus listrik.Medan magnet/energi magnet tersebutlah уаng digunakan untuk mengerjakan saklar nantinya.
Saklar уаng digerakkan (secara mekanis) оlеh daya/energi listrik.Jadi secara sederhana dараt disimpulkan bаhwа Relay аdаlаh Komponen Elektronika berupa Saklar Elektronik уаng digerakkan оlеh arus listrik.Adapun Pengertian dari Relay adalah Relay adalah Saklar (Switch) yang cara pengoperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).
simbol relay
Cara Kerja Relay
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi mula sebelum diaktifkan akan selalu berada pada posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi OPEN (terbuka)
sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang memiliki fungsi untuk mengendalikan Besi tersebut. Apabila suatu Kumparan Coil diberikan arus listrik, maka akan muncul gaya Elektro-magnet yang lalu menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO).
Posisi dimana Armature tersebut berada pada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Ketika saat tidak dialiri arus listrik, Armature akan balik lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.Arti Pole dan Throw pada RelayKarena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay.Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.
Baterai primer (sekali pakai) digunakan satu kali kemudian dibuang; bahan elektrode berubah secara ireversibel selama pelepasan. Contoh umum adalah baterai alkaline yang digunakan untuk senter dan banyak perangkat elektronik portabel. Baterai sekunder (dapat diisi ulang) dapat habis dan diisi ulang beberapa kali menggunakan arus listrik yang diterapkan; komposisi asli dari elektrode dapat dikembalikan dengan arus balik. Contohnya termasuk baterai asam timbal yang digunakan dalam kendaraan dan baterai ion-litium yang digunakan untuk elektronik portabel seperti laptop dan ponsel.
Kutub yang bertanda positif menandakan bahwa memiliki energi potensial yang lebih tinggi daripada kutub bertanda negatif. Kutub bertanda negatif adalah sumber elektron yang ketika disambungkan dengan rangkaian eksternal akan mengalir dan memberikan energi ke peralatan eksternal. Ketika baterai dihubungkan dengan rangkaian eksternal, elektrolit dapat berpindah sebagai ion didalamnya, sehingga terjadi reaksi kimia pada kedua kutubnya. Perpindahan ion dalam baterai akan mengalirkan arus listrik keluar dari baterai sehingga menghasilkan kerja. Meski sebutan baterai secara teknis adalah alat dengan beberapa sel, sel tunggal juga umumnya disebut baterai.
Baterai hadir dalam berbagai bentuk dan ukuran, dari sel miniatur yang digunakan untuk alat bantu dengar dan arloji hingga kecil, sel tipis yang digunakan dalam ponsel cerdas, hingga baterai asam timbal besar atau baterai litium-ion dalam kendaraan, dan pada ukuran paling besar, bank baterai besar seukuran ruangan yang menyediakan daya siaga atau darurat untuk pertukaran telepon dan pusat data komputer.
Prinsip operasi
Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.
Tiap sel setengah memiliki gaya gerak listrik (GGL), ditentukan dari kemampuannya untuk menggerakan arus listrik dari dalam ke luar sel. GGL bersih sebuah sel adalah perbedaan GGL masing-masing sel setengah. Maka, jika elektrode memiliki GGL dan , maka GGL bersihnya adalah . Dengan kata lain, GGL bersih adalah perbedaan antara potensial reduksi reaksi setengah.
Perbedaan potensial pada kutub baterai dikenal dengan (perbedaan) tegangan kutub dan diukur dalam volt. Tegangan kutub sebuah sel yang tidak sedang diisi ulang atau dipakai disebut tegangan rangkaian terbuka dan sama dengan GGL sel. Karena adanya resistensi dalam,tegangan kutub pada sel yang dipakai lebih kecil daripada tegangan rangkaian terbuka dan ketika sel diisi ulang, akan lebih besar daripada tegangan rangkaian terbuka.
Sebuah sel ideal memiliki resistensi dalam yang dapat diabaikan, maka sel tersebut akan menjaga tegangan terminal konstan sebesar sampai habis, kemudian turun menjadi nol. Jika sel menjaga 1,5 volt dan menyimpan muatan satu coulomb maka pada pelepasan total akan menghasilkan 1,5 joule kerja. Pada sel sebenarnya, resistensi dalam akan meningkat ketika melepas muatan (discharge) dan tegangan rangkaian terbuka juga menurun ketika melepas muatan. Jika tegangan dan hambatan diplot terhadap waktu, maka grafiknya biasanya berbentuk kurva.
Tegangan yang muncul melewati kutub sel tergantung dari energi yang dilepas dari reaksi kimia pada elektrode dan elektrolit. Sel baterai alkalin dan baterai seng karbon memiliki sifat kimia yang berbeda, tetapi menghasilkan GGL yang sama berkisar 1,5 volt. Begitu juga sel NiCd dan NiMH memiliki sifat kimia yang berbeda namun menghasilkan GGL sama sekitar 1,2 volt.
Besar energi yang dapat disimpan baterai dipengaruhi oleh dua hal, yaitu tegangan baterai yang bersatuan volt dan kapasitas baterai yang bersatuan Ah. Energi yang disimpan (Wh) = Tegangan baterai (V) x Kapasitas baterai (Ah).
Tegangan baterai sendiri secara teoretik hanya dipengaruhi oleh tipe materialnya. Misal, pada baterai zink klorida, tidak peduli berapapun ukuran baterai, tegangannya ialah 2,12 V. Lalu, kapasitas baterai dipengaruhi oleh ukuran baterai, atau lebih akurat adalah massa material aktif/elektrode yang ada di baterai tersebut.
Namun begitu, secara praktikal besar energi spesifik (energi/gram) yang dapat disimpan jauh lebih rendah daripada teoretik. Hal ini disebabkan terdapat komponen-komponen dalam baterai yang menambah berat baterai yaitu elektrolit, separator, current collector, kontainer, terminal, seal, dll.
Lalu, terdapat faktor seperti penurunan tegangan yang terjadi karena tiga hal. Yang pertama adalah terdapat hambatan dalam baterai yang disebabkan oleh hambatan ionik dari elektrolit dan juga hambatan elektronik dari komponen aktif baterai. Yang kedua adalah adanya polarisasi aktivasi, yaitu polarisasi yang terjadi karena reaksi elektrokimia pada permukaan elektrode. Yang ketiga adalah polarisasi konsentrasi, yaitu polarisasi yang terjadi karena perbedaan konsentrasi reaktan dengan produk pada elektrode yang disebabkan oleh transfer muatan.
Hingga saat ini, baterai sekunder atau isi ulang yang paling umum digunakan di handphone, laptop, maupun mobil listrik ialah baterai litium ion dengan elektrolit cair berupa LiPF6. Elektrolit tersebut sebenarnya memiliki tingkat keamanan yang relatif rendah dibanding karena sifatnya yang mudah bereaksi dengan udara dan terbakar.
Oleh karena itu, saat ini sedang dikembangkan elektrolit padat yang memiliki tingkat keamanan lebih tinggi. Sayangnya, konduktivitas ionik elektrolit padat masih secara umum di bawah elektrolit cair. Dengan begitu, hambatan dalam yang akan dimiliki oleh baterai dengan elektrolit padat secara umum lebih besar dan penurunan tegangan yang akan terjadi juga semakin besar.
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.
Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.
Bentuk dan Simbol Motor DC
Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
